[Config de Micougnou] Gamer Plus


 Lancement de la rubrique " Les config de Micougnou", avec une première configuration typée "Gamer Plus" destinée aux joueurs exigeants


En effet, je vous l'avais annoncé dans un article précédent, mon pote ZiG de chez BlogFPS m'a confié une mission: lui concocter une config lui permettant de jouer en full aux FPS de dernière génération, le tout pour un budget < 1500€ hors écran.

Voici donc ma petite sélection :


Processeur :          Intel Core i7-3770K
Ventirad :              Noctua NH-D14
Carte mère :          ASRock Z77 Extreme4
RAM :                   Corsair Vengeance LP 16Go Cas 9 CML16GX3M2A1600C9
GPU :                    PNY GTX670 XLR8 2Go Enthusiat Edition
HDD système :     SSD Samsung 840 250Go
HDD stockage :    HDD Western Digital Caviar Green WD30EZRX 3To
Alimentation :      Corsair HX650 80PLUS Gold modulaire
Boitier :                NZXT Phantom 410 Blanc
Clavier :                Corsair K60
Souris :                 Corsair M60

C'est parti pour le montage :

Le boitier étant un choix très personnel (esthétique générale de la machine), je dois avouer que l'ami ZiG a eu bon goût, fort sympathique ce "petit" phantom 410 :


La carte mère ASRock allie à merveille performances et sobriété, avec ses condensateurs dorés




 Mise en place du Core i7 3770K


Besoin de silence, même avec un petit overclocking? hum... OK!


à gauche : la blague d'Intel - à droite : un vrai rad

no comment

comme d'habitude chez Noctua, le bundle est plus que complet
ici nous utiliserons bien sur le Kit Intel
vue sur les 6 Heatpipes du NH-D14
On attaque le montage du ventirad :
Notice claire et précise
ne pas oublier d'enlever la partie centrale
mise en place de la backplate

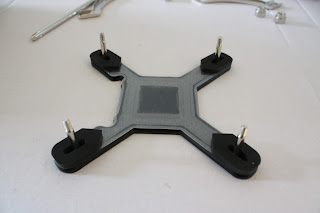

les 4 vis prêtes à accueillir le reste

entretoises + plaques, orientation 1 (flux d'air bas -> haut)

entretoises + plaques, orientation 2 (flux d'air avant -> arrière)

l'important c'est de travailler dans l'ordre et le calme :p
/!\ Important /!\ : compte tenu de la taille du ventirad qui va largement dépasser sur les emplacements des barrettes de RAM... je vous recommande vivement de les monter à cet instant histoire de gagner du temps par la suite

la RAM

RAM installée
Pour procéder au montage du ventirad sur son support, il faut enlever le ventilateur central, opération assez facile puisqu'il suffit de retirer 2 griffes :

Puis de le remettre en place une fois le tout fixé :

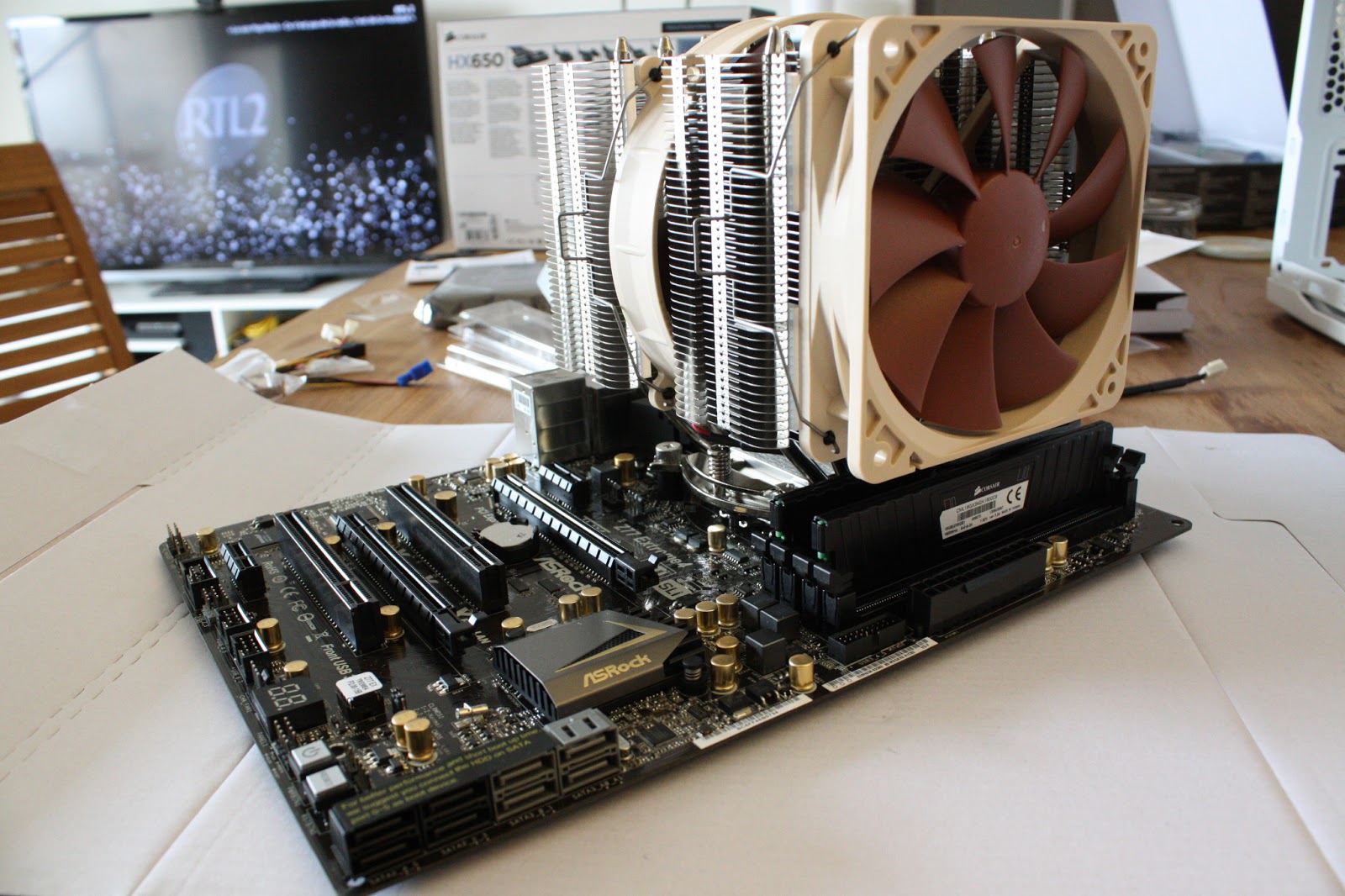

vous voyez ce que je disais plus haut sur les emplacement RAM? ;)


On peut passer au greffage dans le boitier :

bundle NZXT, plein de vis!

pas de mal de place à l'interieur
On commence par mettre en place le panel arrière :


Puis la carte mère déjà "équipée" :
ça rempli déjà pas mal!

rentre juste juste ce ventirad
L'alimentation Corsair HX650, certifiée Gold+ et garantie 7 ans, qui plus est modulaire afin de faire un "cable management" propre :



Chez Corsair aussi on plaisante pas avec le packaging

l'alim en place

focus

branchements via les passe-cables

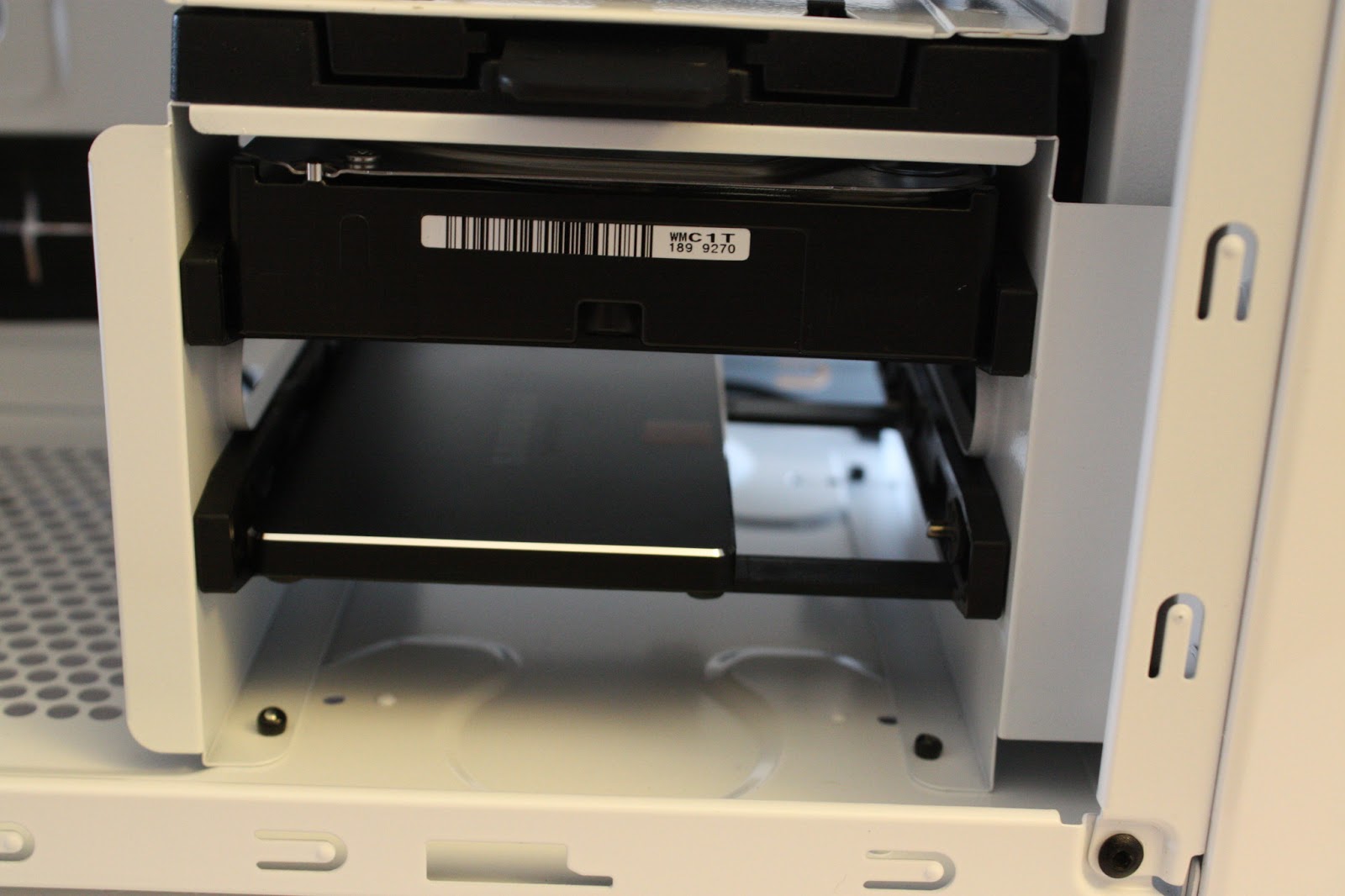

Installation des disques durs :

le SSD de 250Go pour le système et programmes/jeux
le WD de 3To pour le stockage
Installation de la carte graphique :



Habituellement je suis pas trop fan des refroidissement de référence, je préfère plutôt le DirectCU 2 d'Asus ou le TwinFrozr de MSI, mais celle-ci faisait l'objet d'une belle promo!



PCB court mais carte longue pour cause de refroidissement
Le GPU installé, on y est presque!


Inconvénient du PCB court sur cette GTX670, les connecteurs d'alimentation se retrouvent "au milieu" de la carte... pas évident pour cabler ça discrètement...

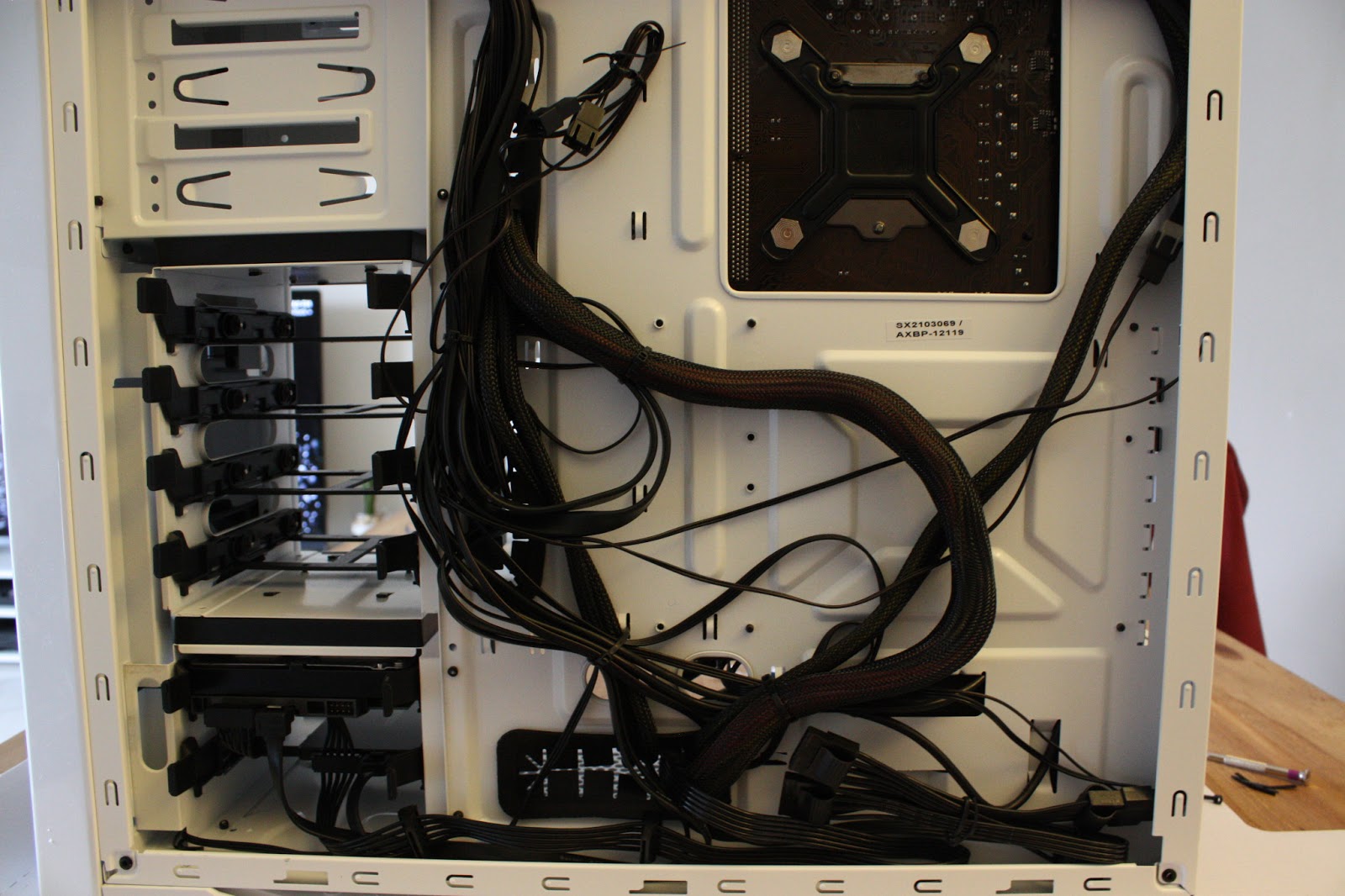

En parlant de câblage, heureusement que l'espace alloué derrière la carte mère est assez large, ce qui nous permet de dissimuler tous les câbles superflux :


Et voici la bête terminée :



Reste plus qu'à installer l'OS et les drivers, et roule ma poule!

Si vous aussi vous êtes intéressés par cette configuration, voici le récap :
